便携式气相色谱仪

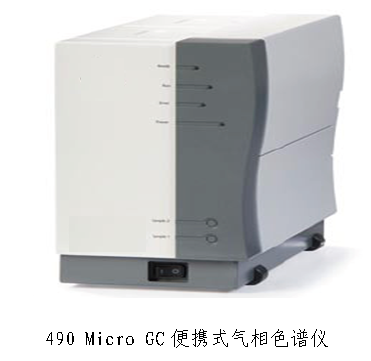

简介:便携式气相色谱仪为快速气体检测分析装置,用于在矿井环境下快速有效检测矿井气体中一氧化碳、甲烷、氢气等有毒有害、易燃易爆气体。可以便携放置在任意需要测定的区域,或是设置在特定区域做实时在线分析。本节以国家矿山应急救援队采购的490 Micro GC便携式气相色谱仪为例。
一、技术性能
1. 结构特征
490 Micro GC便携式气相色谱仪,有四个独立的即插即用的色谱通道,可根据不同的应用随意组合成新的色谱分析系统,每个独立的色谱通道由基于微电子技术的管路、进样口、色谱柱和检测器组成。主要配置还包括气体分析主机、电源、笔记本电脑、色谱软件、多功能进样器及专用工具箱包等相关配件。
2. 技术指标
490 Micro GC便携式气相色谱仪主要技术指标
主要配置 |
技术参数 |
进样口 |
微机械加工的进样口,没有移动部件 进样口体积:1Ul~10 Ul,软件选择控制 可选的加热进样口:30℃~110℃,包括加热的传输线 |
柱温箱 |
柱温控制范围:30℃~180℃,等温 可选的反吹能力 |
检测器 |
微机械加工的TCD检测器 双通道(样品和参比) 内部体积:200n L/每通道 灯丝:4根 |
检测限 |
WCOT专用柱:1ppm 微轻填充柱:10ppm |
操作范围 |
浓度:1ppm~100%水平 线性动态范围:10e6 重现性:<0.5% RSD(1 mol%水平丙烷,WCOT柱,在常规的温度和压力下) |
载气 |
氦气、氢气、氮气或氩气:550+/-10kPa(80+/-1.5psig)输入 内部链接:3.2mm(1/8英寸)不锈钢接头((Swagelok) |
采样 |
样品进入:1.6mm(1/16英寸)不锈钢Valco接头,带可更换的5um不锈钢过滤头 样品浓度:0℃~40℃非压缩的气体 |
环境条件 |
相对湿度:0%~95% 温度:0℃~50℃ |
尺寸和体积 |
双通道系统:28高×15宽×30深cm 四通道系统:28高×15宽×55深cm 重量:最小5.2kg |
电源要求 |
主电源:90~130Vac或180~260Vac,50~60Hz 输出:12Vac,最大180瓦 |
通讯 |
模拟输入:6信号 外部通讯口:RS-232 选项:Ethernet TCP/IP,静态IP地址 选项:对 设备用通讯端口(Com Port),可选的RS-232或RS-485 |
控制/数据 处理软件 |
标准软件包:Star色谱工作站或CP Maiter-Elite工作站 常规应用和报告:符合要求,特别是对天然气和石化工业 特殊软件包:做天然气体性质的ISOCAL和BTU,例如热值和相对密度,符合ISO 6976,GPA 2171和ASTM D 3588标准 |
二、功能特性
便携式气相色谱仪,可在现场即时取样,在120秒之内检测分析出矿山常见的气体(O2、H2、N2、CO、CO2、CH4、C2H6、C2H4、C2H2、C3H8、C4H10)组分、浓度,并判断气体含量是否在爆炸范围内,为救灾决策指挥提供依据。
三、操作方法
在控制面板中正确连接和配置仪器,按常规步骤进行数据采集和控制。仪器窗口包括:色谱图窗口、导航按钮、图形事件按钮、查看在线信号、更改视图首选项、仪器向导和锁定或解锁仪器窗口。实现方法、序列、校正、报告和积分等功能。
四、维护保养
1. 定期检查色谱柱螺丝是否锁紧有无断裂;按期更换注射垫片,气体过滤筒。
2. 注意危险性样品的安全防护,操作中注意漏气性检查,保证气路严密,注意通风。
